- PC-based, USB 3.0 介面 / 電源
- 200 MHz 時序 / 狀態分析
- 數位通道 : 16 (Data), 1 (CLK), 2 (I²C/DP_AUX)
- 儲存空間 : PC RAM
- 資料即時顯示, 擷取後波形同步顯示
- 資料記錄器

建議售價: 請來電洽詢報價

  • 特色
  • 規格
  • 下載
匯流排解碼 : I²C, I²S, LIN2.2, PMBus, PWM, SMBus, SPI, UART, USB PD3.0, ... 70餘種

協定模組 I : I²C, RS232, SPI

協定模組 II : HID over I²C, I²S, LIN2.2, MDIO, PMBus, SMBus, USB1.1

協定模組 III : BiSS-C, CAN2.0B, CAN-FD, DALI2.0, I3C, Modbus, Profibus, RS422, RS485, ...
• 差動訊號通道 : 2 (CAN2.0B/CAN-FD), 4 (RS422/485)
• 可堆疊 Acute TravelScope 示波器成為 MSO
• 隔離埠 : CAN2.0B/CAN-FD, RS485 (不共地 >1000Vrms)

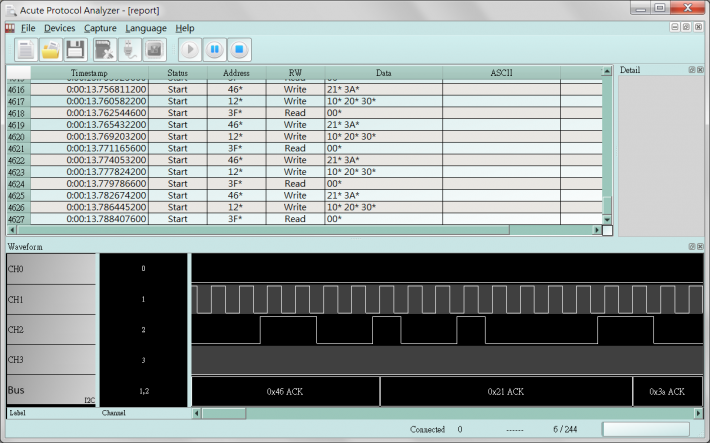

■ 軟體畫面


型號通道數 協定模組 匯流排解碼堆疊示波器
 TB2016F 19 I Yes No
 TB2016E 19 I, II Yes No
 TB2016B 25 I, II, III Yes Yes
